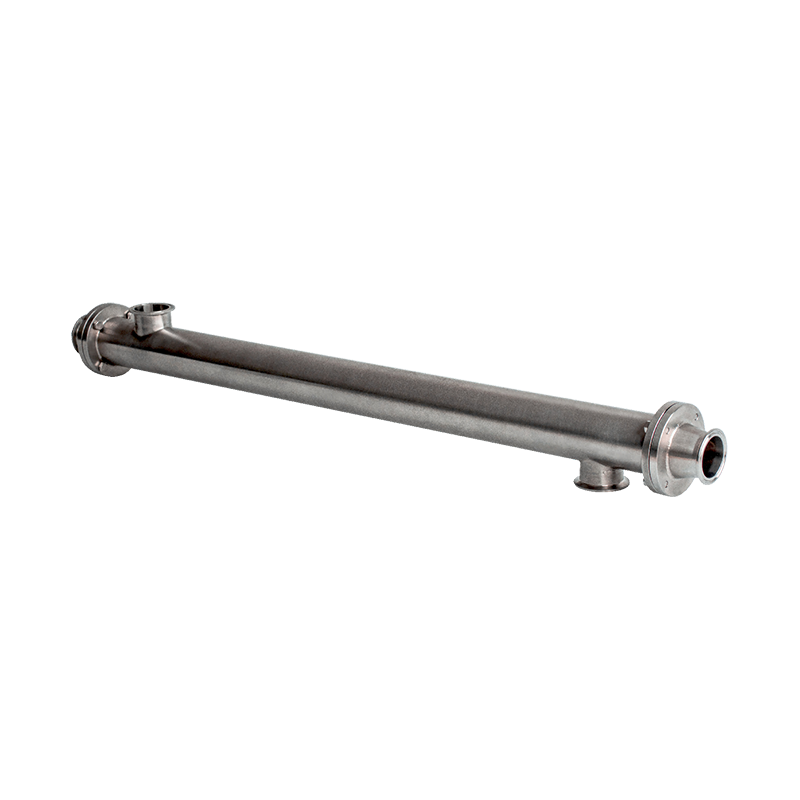

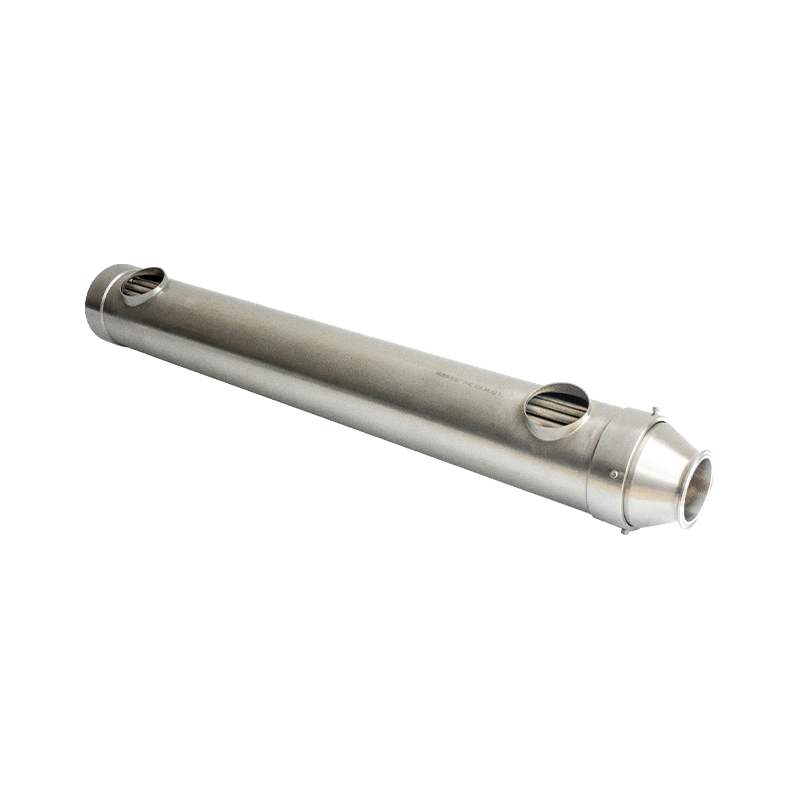

เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ-ชนิดเชื่อมต่อด่วน

อะไรคือความแตกต่างที่สำคัญระหว่างเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและแบบท่อแบบเชื่อมต่อด่วนและแบบหน้าแปลน?

เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และแบบท่อถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมอาหาร ยา เครื่องดื่ม และกระบวนการแปรรูปทางเคมี เนื่องจากมีประสิทธิภาพการถ่ายเทความร้อนที่เชื่อถือได้และการออกแบบโครงสร้างที่ยืดหยุ่น ในบรรดาการกำหนดค่าที่แตกต่างกัน รุ่นหน้าแปลนและรุ่นเชื่อมต่อด่วนเป็นโซลูชันทั่วไปสองรายการที่เลือกตามเงื่อนไขการติดตั้ง ข้อกำหนดด้านสุขอนามัย และความถี่ในการบำรุงรักษา การทำความเข้าใจความแตกต่างทางโครงสร้างช่วยให้ผู้ใช้เลือกอุปกรณ์ที่เหมาะสมที่สุดสำหรับสภาพแวดล้อมการผลิตเฉพาะได้

ที่ เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ-ชนิดเชื่อมต่อด่วน ได้รับการออกแบบสำหรับการใช้งานที่ต้องการการทำความสะอาดบ่อยครั้ง การถอดชิ้นส่วนอย่างรวดเร็ว และการทำงานที่ถูกสุขลักษณะ เมื่อเปรียบเทียบกับอุปกรณ์เชื่อมต่อแบบแปลนแบบดั้งเดิม โครงสร้างการเชื่อมต่อที่รวดเร็วทำให้การติดตั้งง่ายขึ้นและลดการหยุดทำงาน ผลิตภัณฑ์นี้ใช้โครงสร้างเหล็กสเตนเลสและการเชื่อมต่อแบบแคลมป์ที่ถูกสุขลักษณะ ช่วยให้การแลกเปลี่ยนความร้อนระหว่างตัวกลางทั้งสองผ่านผนังท่อมีประสิทธิภาพ ขณะเดียวกันก็รองรับกระบวนการทำความร้อน ทำความเย็น และการควบแน่น

1. อุปกรณ์แลกเปลี่ยนความร้อนแบบเปลือกและท่อแบบเชื่อมต่อด่วน: การออกแบบที่ถูกสุขลักษณะเพื่อการบำรุงรักษาเป็นประจำ

ที่ quick-connect shell and tube heat exchanger is positioned as a flexible heat transfer solution for industries with strict hygiene standards. Unlike conventional flange connections that require multiple bolts and tightening procedures, this category adopts hygienic clamp fittings that enable faster assembly, removal, and pipeline connection. The structure is especially suitable for production environments where equipment cleaning and product changeovers occur frequently.

ที่ เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ-ชนิดเชื่อมต่อด่วน ผสานรวมโครงสร้างภายในที่ปราศจากขาตาย ลดการสะสมของสารตกค้าง และสนับสนุนขั้นตอนการทำความสะอาดในสถานที่ (CIP) โครงสร้างท่อและเปลือกให้ประสิทธิภาพการแลกเปลี่ยนความร้อนที่เสถียร ในขณะที่แผ่นกั้นภายในปรับปรุงความปั่นป่วนของของเหลวและเพิ่มประสิทธิภาพการถ่ายเทความร้อน การไหลทวนกระแสระหว่างท่อด้านในและท่อด้านนอกช่วยเพิ่มประสิทธิภาพการระบายความร้อนสำหรับความต้องการในการประมวลผลที่แตกต่างกัน

อุปกรณ์ประเภทนี้มักใช้ในการแปรรูปนม การผลิตเครื่องดื่ม การบำบัดของเหลวทางเภสัชกรรม และการผลิตอาหาร การใช้งานทั่วไป ได้แก่ การพาสเจอร์ไรซ์ในนม การทำความร้อนและความเย็นของน้ำผลไม้ การฆ่าเชื้อของเหลวทางเภสัชกรรม และการควบคุมอุณหภูมิของซอสหรือผลิตภัณฑ์จากไข่ ข้อได้เปรียบที่สำคัญคือผู้ปฏิบัติงานสามารถดำเนินการตามขั้นตอนการทำความสะอาดและการตรวจสอบได้อย่างมีประสิทธิภาพมากขึ้น โดยไม่ต้องถอดชิ้นส่วนหน้าแปลนที่ใช้เวลานาน

• การเชื่อมต่อแบบแคลมป์ด่วนทำให้การติดตั้งและเปลี่ยนอุปกรณ์ทำได้ง่ายขึ้น
• วัสดุสแตนเลสเกรดอาหาร 304/316L รองรับการผลิตที่ถูกสุขลักษณะ
• ช่องปลอดขาช่วยลดความเสี่ยงของสารตกค้างระหว่างการประมวลผล
• ความเข้ากันได้กับ CIP และการทำความสะอาดด้วยตนเองช่วยเพิ่มความยืดหยุ่นในการบำรุงรักษา

สำหรับลูกค้าที่ต้องการโซลูชันการแลกเปลี่ยนความร้อนที่ปรับแต่งได้ Shiloc (Shanghai) Industrial Trade Co., Ltd. มอบการออกแบบอุปกรณ์และการสนับสนุนด้านวิศวกรรมสำหรับอุตสาหกรรมยา อาหาร เคมีรายวัน และเคมีภัณฑ์ขั้นสูง บริษัทมุ่งเน้นไปที่เครื่องแลกเปลี่ยนความร้อนและอุปกรณ์ผสมปลอดเชื้อ ผสมผสานประสบการณ์ด้านเทคนิคของยุโรปเข้ากับแนวคิดการออกแบบของเดนมาร์ก เพื่อส่งมอบโซลูชันการประมวลผลที่ถูกสุขลักษณะและใช้งานได้จริง

2. เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อแบบแปลน: โครงสร้างแบบดั้งเดิมเพื่อการทำงานที่เสถียร

ที่ flange-type shell and tube heat exchanger is a conventional design widely used in industrial systems requiring long-term continuous operation. Its connection method uses flanges secured with bolts, providing strong mechanical stability under standard industrial temperature and pressure conditions. This structure is often selected for applications where equipment does not require frequent opening or cleaning.

เมื่อเทียบกับ เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ-ชนิดเชื่อมต่อด่วน รุ่นแบบหน้าแปลนเน้นความแข็งแรงของโครงสร้างและความน่าเชื่อถือในการติดตั้งแบบตายตัวมากกว่าการบำรุงรักษาอย่างรวดเร็ว การเชื่อมต่อแบบแปลนจะสร้างระบบซีลที่ทนทาน ซึ่งเหมาะสำหรับระบบการประมวลผลขนาดใหญ่ การใช้งานทำความร้อนในอาคาร และกระบวนการที่ความถี่ในการเข้าถึงอุปกรณ์ค่อนข้างต่ำ

โดยทั่วไปเครื่องแลกเปลี่ยนความร้อนแบบหน้าแปลนจะถูกนำไปใช้ในระบบทำความร้อนและความเย็นทางอุตสาหกรรม รวมถึงการไหลเวียนของน้ำ การทำความร้อนด้วยไอน้ำ และการควบคุมอุณหภูมิของเหลวในกระบวนการ การออกแบบที่แข็งแกร่งทำให้เหมาะสำหรับสภาพแวดล้อมที่ความทนทานเชิงกลเป็นสิ่งสำคัญ อย่างไรก็ตาม เมื่อจำเป็นต้องทำความสะอาดหรือตรวจสอบ ผู้ปฏิบัติงานต้องใช้เวลามากขึ้นในการถอดสลักเกลียว แยกพื้นผิวการเชื่อมต่อ และติดตั้งซีลกลับเข้าไปใหม่

Shiloc (Shanghai) Industrial Trade Co., Ltd. ยังให้บริการด้านวิศวกรรมและเทคนิคสำหรับข้อกำหนดกระบวนการต่างๆ ด้วยโรงงานผลิตในเซี่ยงไฮ้ ผู้เชี่ยวชาญด้านเทคนิคมืออาชีพ และความสามารถในการประมวลผลภายใน รวมถึงการเชื่อมและการขัดเงา บริษัทสามารถรองรับโซลูชันอุปกรณ์ที่ปรับแต่งตามความต้องการด้วยกระบวนการผลิตที่ตรวจสอบย้อนกลับได้

3. โซลูชันตัวแลกเปลี่ยนความร้อนแบบเชลล์และท่อแบบสุขาภิบาลสำหรับอุตสาหกรรมที่มีความสะอาดสูง

เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและแบบท่อแบบสุขาภิบาลเป็นตัวแทนของหมวดหมู่ผลิตภัณฑ์เฉพาะที่พัฒนาขึ้นสำหรับอุตสาหกรรมที่ต้องการการควบคุมความเสี่ยงในการปนเปื้อนอย่างเข้มงวด ระบบเหล่านี้มุ่งเน้นไปที่โครงสร้างที่ถูกสุขอนามัย พื้นผิวภายในที่เรียบ และความเข้ากันได้กับขั้นตอนการทำความสะอาด ที่ เครื่องแลกเปลี่ยนความร้อนแบบเชลล์และท่อ-ชนิดเชื่อมต่อด่วน อยู่ในหมวดหมู่นี้เนื่องจากเป็นการผสมผสานเทคโนโลยีการถ่ายเทความร้อนแบบเปลือกและท่อเข้ากับความสามารถในการบำรุงรักษาอย่างรวดเร็ว

ที่ main technical feature of sanitary designs is the optimization of product-contact areas. The internal channels are designed to minimize dead spaces where materials may remain after processing. Together with stainless steel 304/316L contact materials and hygienic connections, the equipment supports stable operation in applications involving sensitive liquids.

ผู้ใช้ทั่วไปได้แก่ผู้ผลิตนม ผู้ผลิตเครื่องดื่ม บริษัทยา และผู้แปรรูปสารเคมีชั้นดี อุตสาหกรรมเหล่านี้ต้องการการถ่ายเทความร้อนที่เชื่อถือได้ในขณะที่ยังคงรักษามาตรฐานด้านสุขอนามัยที่เข้มงวด โครงสร้างการเชื่อมต่ออย่างรวดเร็วให้ประโยชน์เพิ่มเติม เนื่องจากผู้ปฏิบัติงานสามารถเข้าถึงส่วนประกอบภายในเพื่อตรวจสอบ การเปลี่ยนซีล และการตรวจสอบการทำความสะอาดได้อย่างรวดเร็ว

1. ยืนยันข้อกำหนดของกระบวนการ รวมถึงประเภทของสื่อ วิธีการทำความสะอาด และสภาพแวดล้อมการติดตั้ง
2. เลือกข้อมูลจำเพาะของท่อและการออกแบบการเชื่อมต่อที่เหมาะสมตามเงื่อนไขการผลิต
3. ติดตั้งและจัดแนวข้อต่อสวมเร็วหรือหน้าแปลนให้ถูกต้องก่อนใช้งาน
4. ดำเนินการตรวจสอบและทำความสะอาดเป็นประจำเพื่อรักษาประสิทธิภาพ

ข้อดีทางเทคนิคของอุปกรณ์สุขอนามัยที่เชื่อมต่ออย่างรวดเร็ว

ที่ quick-connect structure provides several practical improvements compared with traditional designs. It reduces installation time because no extensive flange bolt tightening is required. It also supports frequent process adjustments because operators can modify piping arrangements more conveniently. The combination of efficient heat transfer and flexible maintenance makes this solution suitable for modern hygienic production lines.

ที่ product range developed by Shiloc (Shanghai) Industrial Trade Co., Ltd. follows strict quality control procedures. The company maintains ISO9001, environmental, and safety certification systems, ensuring that each unit meets hygiene and performance requirements before delivery. Through international supply resources and professional engineering capabilities, the company provides comprehensive solutions for customers requiring reliable process equipment.

ข้อควรพิจารณาในการใช้งานทั่วไปและการบำรุงรักษา

ประเภทตัวแลกเปลี่ยนความร้อนแบบเปลือกและแบบท่อที่แตกต่างกันรองรับสภาวะการผลิตที่แตกต่างกัน แนะนำให้ใช้รุ่นเชื่อมต่อด่วนเมื่อมีความถี่ในการทำความสะอาดสูง ในขณะที่ระบบแบบหน้าแปลนเหมาะสำหรับการทำงานระยะยาวที่มีความเสถียร ไม่ว่าโครงสร้างจะเป็นอย่างไร การบำรุงรักษาอย่างเหมาะสมถือเป็นสิ่งสำคัญเพื่อรักษาประสิทธิภาพการถ่ายเทความร้อน และป้องกันการหยุดทำงานโดยไม่คาดคิด

ปัญหาทั่วไป ได้แก่ ประสิทธิภาพการแลกเปลี่ยนความร้อนที่ลดลงซึ่งเกิดจากการเปรอะเปื้อน การรั่วไหลจากซีลข้อต่อ และผลิตภัณฑ์ตกค้างหลังการทำความสะอาด ผู้ปฏิบัติงานควรตรวจสอบพื้นผิวท่อเป็นประจำ ยืนยันการไหลของตัวกลางที่เสถียร ตรวจสอบส่วนประกอบการซีล และให้แน่ใจว่าขั้นตอนการทำความสะอาดครอบคลุมพื้นที่สัมผัสทั้งหมด

• จัดแนวอุปกรณ์ยึดจับเร็วและซีลให้ถูกต้องระหว่างการติดตั้ง
• เพิ่มแรงดันและอุณหภูมิในการทำงานทีละน้อยก่อนการผลิตเต็มรูปแบบ
• ดำเนินการขั้นตอน CIP ตามความต้องการการผลิต
• เปลี่ยนซีลที่เก่าแล้วและขจัดคราบสกปรกที่สะสมในระหว่างการตรวจสอบ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างตัวแลกเปลี่ยนความร้อนแบบเปลือกและแบบท่อแบบเชื่อมต่ออย่างรวดเร็ว?

ที่ main difference is the connection structure. Flange-type models use bolted connections for strong fixed installation, while quick-connect models use hygienic clamps for faster assembly, cleaning, and maintenance.

คำถามที่ 2: เหตุใดเครื่องแลกเปลี่ยนความร้อนแบบ Shell And Tube-Quick Connect จึงเหมาะสำหรับอุตสาหกรรมอาหารและยา

ที่ equipment uses hygienic connections, stainless steel contact materials, and dead-leg-free internal structures, which help reduce contamination risks and support CIP cleaning procedures.

คำถามที่ 3: เครื่องแลกเปลี่ยนความร้อนแบบเชื่อมต่อด่วนสามารถรองรับกำลังการผลิตที่แตกต่างกันได้หรือไม่

ใช่. คุณสามารถเลือกหมายเลขท่อ เส้นผ่านศูนย์กลางท่อ และโครงร่างด้านข้างที่แตกต่างกันได้ตามเงื่อนไขการทำงานและข้อกำหนดในการประมวลผล

คำถามที่ 4: Shiloc (Shanghai) Industrial Trade Co., Ltd. ให้บริการโซลูชั่นอะไรบ้างสำหรับโครงการแลกเปลี่ยนความร้อน

ที่ company provides heat exchanger design, manufacturing support, import and export services, and engineering technical solutions for pharmaceutical, food, daily chemical, and fine chemical industries.
